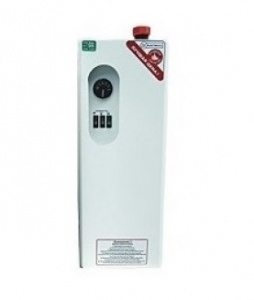

Электрокотлы | Электрокотел отопления ElectroVel ЭВПМ-4. 5 кВТ клавиши и автомат (220Вт)

Электрокотлы | Электрокотел отопления ElectroVel ЭВПМ-4.5 кВТ клавиши и автомат (220Вт)

Электрокотлы отопления предназначены для работы в составе системы водяного отопления жилых и производственных помещений. Электрокотлы используются для отопления зданий имеющих открытую или закрытую отопительную систему, работающую при давлении не более 0,3 МПа (3,0 Атм.), , при напряжении однофазной сети 220В Электрокотлы могут использоваться автономно или совместно с другими отопительными котлами, функционирующими на твердом топливе. Электрокотлы устанавливаются в помещениях, не содержащих вредных паров кислот, взрывоопасных газов, токопроводящей пыли, с относительной влажностью воздуха не более 80% при температуре +25°С. Монтаж отопительного котла в систему отопления должен выполняться специалистами, имеющими соответствующую квалификацию. Подключение электрокотла производится монтажным проводом или кабелем в металлорукаве (трубе). Электрический котел отопления 3 кВт (ElectroVeL-4,5 кВТ) предназначен для организации автономного обогрева помещений с открытой или закрытой водяной отопительной системой. Прибор способен обеспечить комфортные температурные условия в зданиях площадью 30-50 квадратных метров. Установить котел можно и в правую и в левую сторону.

Особенности конструкции и принцип действия

Работа электрических котлов производится за счет преобразования электрической энергии в тепловую. При этом КПД достигает 98-99%, то есть потери практически отсутствуют.

В зависимости от принципа действия, электрические теплогенераторы подразделяются на следующие типы:

тэновые (в качестве нагревательного элемента используются ТЭНы);

Электрические котлы имеют схожую конструкцию, в которую входят следующие основные элементы:

автоматика (термостат, температурные датчики, исполнительный механизм);

корпус, на внешней стороне которого расположены дисплей, кнопки и рукоятки управления.

Тэновый и электродный электрокотел фото

Классификация электрических котлов

По конструкции электрические котлы бывают двух типов:

  • классические
  • ионные

Классические (ТЭНовые) электрокотлы

Для нагрева теплоносителя в них используются трубчатые электронагреватели (ТЭНы), конструктивно представляющие собой прочную металлическую оболочку из стали, алюминия или титана с размещенной внутри нихромовой спиралью и контактными стержнями, которая при протекании тока нагревается и от­дает тепло воде. ТЭНов может быть несколько, и включаются они параллельно. Мощность котла при этом является суммарной мощностью ТЭНов. Устана­вливаются ТЭНы в специальном баке, называемом теплообменником. Имеется также блок управления с регулированием.

От оболочки спираль отделена спрессованным диэлектрическим наполнителем: периклазом — оксидом магния (MgO) или кварцевым песком, обладающим хорошей теплопроводностью. Для предохранения от попадания внутрь ТЭНов влаги их концы герметизируются.

В электрических котлах, как правило, используют патронные ТЭНы, т.е. одноконцевые, с контактными выводами расположенными по одну сторону нагревателя. Реже встречаются двухконцевые ТЭНы, у которых контактные выводы расположены с двух сторон.

В качестве примера приведем устройство ТЭНового котла словацкой фирмы Protherm. Внутри емкости теплообменника размещаются один или несколько ТЭНов. Как правило, в качестве материала для емкости производители используют обычную углеродистую сталь, но некоторые предпочитают медь, нержавеющую сталь или другие материалы, обладающие повышенной коррозионной стойкостью.

Ионные (электродные) электрокотлы

Котлы такого типа обеспечивают нагрев воды за счет пропуска через нее электрического тока. Напряжение, прилагаемое к помещенным в воду электродам, ионизирует ее, однако явление электролиза не наблюдается, так как катод и анод постоянно меняются местами с частотой электрической сети. Количество выделяющегося при этом тепла пропорционально силе тока и сопротивлению котловой воды.

Вода в электродных котлах одновременно и теплоноситель, и элемент электрической сети. Поэтому дистиллированную воду вследствие ее малой проводимости в электродных котлах использовать нельзя. Некоторые компании-производители предлагают для электродных котлов специальные составы.

Читать еще:  Котел китурами twin alpha 20 регулировка мощности

Такой тип электрокотлов компактнее, но для них нужна вода хо­рошего качества. Котлы с использованием ТЭНов куда менее требовательны к качеству воды, но и на­много больше по размерам. Отметим, что электриче­ский котел, как и настенный газовый, является пол­ноценной мини-котельной, в большинстве моделей есть встроенный расширительный бак и циркуляционный насос. Устанавливаются электрические котлы на стену, работают практически бесшумно, компактны, несложны в установке и неприхотливы эксплуатации. К ним не выдвигаются такие жесткие требования, как к большинству других котлов, нет надобности в оборудовании специальной котельной и установке дымохода.

Электрические котлы мощностью от 4 до 15 кВт выпускаются с возможностью двухступенчатой регу­лировки мощности, от 16 кВт и выше — в трехступен­чатом варианте. Применение двух- или трехступенча­той регулировки позволяет более рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — вес­ной и осенью.

Как уже говорилось, в связи с высокой стоимо­стью электроэнергии такие котлы лучше приобре­тать для установки в небольшом, например дач­ном, доме или в качестве резервного источника питания. Расходы можно сократить, причем суще­ственно, иногда и в два раза, при установке много­тарифного электросчетчика и аккумулятора, кото­рый накапливает энергию ночью, когда действуют сниженные тарифы, и затем отдает ее контуру отоп­ления в дневное время. Также значительной эконо­мии электроэнергии можно достичь при дополни­тельной установке в систему программаторов, которые автоматически поддерживают темпера­туру в помещении по заранее заданному Вами гра­фику. Кроме экономии такие устройства улучшают комфортность работы системы отопления в целом.

Наконец, при установке электрокотла обяза­тельно наличие предохранительных автоматов и, скорее всего, прокладка отдельной электролинии.

  • DakonDakon (Чехия) -м
  • KospelKospel ( страна? ) -м
  • ProthermProtherm (Словакия) -м
  • ТитанТитан ( страна? ) -м
  • РуcНИТРуcНИТ (<<<2>>>) -м

Электрокотлы: свойства и преимущества

Электрокотлы: свойства и преимущества

Анализ преимуществ дает возможность оценить правильность приобретения того или другого изделия. Кроме особенностей каждой конкретной модели, стоит обратить внимание на преимущества этих небольших и компактных агрегатов в целом.

Среди несомненных достоинств электрокотлов отмечают:

  • небольшой вес и компактный размер, которые позволяет закрепить его в удобном месте;
  • современную автоматику, которая отлично защищает агрегат от перепадов напряжения и выключает его автоматически, в случае сбоя;
  • продуманную систему датчиков и индикации, позволяющую легко сориентироваться в возникшей проблеме;
  • низкий уровень шума;
  • полную пожаро- и электробезопасность;
  • доступную цену.

Электрокотел не нуждается в регулярном техническом обслуживании. Достаточно осуществления профилактики 1 раз в год. Такому агрегату не нужен дымоход и его подключить проще, чем газовый котел.

Выбрать и купить электрокотел из множества моделей – довольно сложно. Ассортимент очень широк и включает агрегаты от более, чем 20 производителей с разными характеристиками. Поэтому для того, чтобы понять, как выбрать электрокотел – необходимо разобраться в принципе его работы.

Устройство котла

Если зреть в корень, то электрические отопительные котлы на 220 вольт ничем от других не отличаются по принципу нагрева теплоносителя. В их конструкции присутствует нагревательный элемент, установленный в теплообменник. Именно он и нагревает теплоноситель, движущийся внутри трубной разводки.

Схема автономного отопления дома или квартиры электрическим котлом

Но есть у него и свои особенности. Все опять-таки сводится к наличию нагревательных элементов (ТЭНов или электродов). То есть, электрические отопительные котлы – это приборы, в которых отсутствуют и горелки, и дымоходные трубы.

А, значит, их устройство самое простое, не требующее сложного подхода к эксплуатации и обслуживанию. Чем же отличаются друг от друга нагревательные элементы котлов на 220 вольт:

  • ТЭНы – это трубчатые нагреватели, внутри которых установлена нихромовая спираль, залитая электроизоляционным материалом. Трубка изготавливается из алюминия, как материала с высокой теплопроводностью. Недостаток этого элемента – высокая коррозия алюминия, которая быстро выводит нагреватель из строя. Правда, стоит ТЭН практически копейки и заменить его своими руками не составит большого труда.
  • Электроды работают по принципу прохождения между ними электрического тока, за счет чего и нагревается теплоноситель. Их устанавливают в теплообменнике на изолированную поверхность.

Совет! Если делать выбор между двумя моделями электрических котлов на 220 вольт с разными нагревательными элементами, то рекомендуем выбрать тот, у которого нагрев производится при помощи электродов. Они обладают большим сроком эксплуатации, быстрым нагревом теплоносителя и высоким КПД.

Кроме вышеописанных узлов в электрические отопительные котлы на 220 вольт входит блок управления. С его помощью можно регулировать параметры температуры внутри помещений, устанавливать защитные опции, регулировать другие параметры эксплуатации котла.

Электродный котел

К примеру, можно установить режим, при котором мощность агрегата будет изменяться в зависимости от времени суток. Днем, когда дома никого нет, все на работе, будет поддерживаться минимальная температура до +15С, а ближе к вечеру котел включается на полную мощность, создавая внутри дома нормальную комнатную температуру. В настенные модели еще входят:

  • Расширительный бачок, чаще с объемом в 8 литров.
  • Циркуляционный небольшой насос, который перегоняет теплоноситель по отопительной системе дома.
  • Запорная арматура, отвечающая за перекрытие контуров, если появляется необходимость проведения ремонта или автоматического отключения по тем или иным причинам.
  • Блок безопасности. С помощью него происходит отключение подачи электрического тока. Опять-таки это связано с нестандартными ситуациями.

Сравниваем сети

  • Электричество
  • Газ

ЭЛЕКТРИЧЕСТВО

Преимущества электро-котлов:

  • нет необходимости в постоянном нахождении дома во время функционирования прибора
  • нет необходимости в организации дополнительных коммуникаций
  • отключение «автоматом» в случае проблем с электросетью либо превышения температурного режима

Перед установкой следует выяснить, в каком состоянии находятся внутренние/наружные электросети. Изучить характеристики трансформаторной подстанции, находящейся вблизи дома, выяснить, сможет ли она обеспечивать бесперебойным энергоснабжением и будет ли возможность подвести к ней кабели для организации трехфазной линии 380 Вольт.

Устройство защитного отключения

Электро-котлу необходимы более мощные генераторы, чтобы обогреть, к примеру, дом площадью 90 кв. м. Потребление такого агрегата, как правило, составляет 6 кВт. Это указывает на то, что генератор должен обладать мощностью от 8 до 12 кВт. (она формируется из суммы мощности устройства и некоторых работающих электроприборов).

В домиках, расположенных в глубинках, выбивает пробки, когда потребление возрастает до 6-10 кВт. Поэтому, если планируется установка котла мощностью 6 кВт, целесообразнее оборудовать его трехфазной сетью.

Безопасность является важнейшим условием при эксплуатации любого оборудования. В отличие от электрических, газовые котлы считаются более опасными. Даже небольшая утечка в трубопроводе может стать предпосылкой к серьезной катастрофе. Именно поэтому за газовыми коммуникациями пристально следят контролирующие органы.

Пред установкой газового агрегата следует выяснить:

  • уровень давления и какого качества газ
  • особенности и стоимость подключения
  • количество времени, которое может понадобиться для согласования работ (от проектирования до запуска)
  • каким образом происходит врезка

При замене газового оборудования
Если требуется замена газового котла аналогом, следует быть готовыми к предъявлению специалистам сертификата на агрегат и плана отопительной системы. Только после этого установка может быть произведена.

Обратите внимание!
Электричество безопаснее газа, а потому процедура организации отопления потребует оформление меньшего количества документов, что увеличит скорость монтажа. Как правило, многие владельцы жилых объектов недовольны стабильностью напряжения.

Случается, что напряжение пропадает и может не появляться долгое время. Данная особенность ставит газовый котел на первое место, потому как такие агрегаты не так внешне зависимы. Поэтому, для обеспечения бесперебойной работы системы отопления дополнительно рекомендуется установка генератора и аккумуляторов.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

    Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

    ТЭНовые котлы :

      Buderus Logamax, серии E

    ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

монтажная схема системы водяного пола с котлом на электричестве

схема совместной обвязки системы отопления с теплыми полами и радиаторами от электрокотла и газового котла

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

    Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.

Расход электроэнергии, для каждого электрокотла указан в технической документации.
