Температура теплоносителя в зависимости от наружной температуры

Температура теплоносителя в зависимости от наружной температуры

Для поддержания комфортной температуры в доме в отопительный период необходимо контролировать температуру теплоносителя в трубах тепловых сетей. Работниками системы центрального теплоснабжения жилых помещений разрабатывается специальный температурный график, который зависит от погодных показателей, климатических особенностей региона. Температурный график может отличаться в разных населенных пунктах, также он может меняться при модернизации сетей отопления.

Расчет в Excel температурного графика отопления.

Итак, при настройке работы котла и/или теплового узла от температуры наружного воздуха системе автоматики необходимо задать температурный график.

Возможно, правильнее датчик температуры воздуха разместить внутри здания и настроить работу системы управления температурой теплоносителя от температуры внутреннего воздуха. Но часто бывает сложно выбрать место установки датчика внутри из-за разных температур в различных помещениях объекта или из-за значительной удаленности этого места от теплового узла.

Рассмотрим пример. Допустим, у нас имеется объект – здание или группа зданий, получающие тепловую энергию от одного общего закрытого источника теплоснабжения – котельной и/или теплового узла. Закрытый источник – это источник, из которого запрещен отбор горячей воды на водоснабжение. В нашем примере будем считать, что кроме прямого отбора горячей воды отсутствует и отбор тепла на нагрев воды для горячего водоснабжения.

Для сравнения и проверки правильности расчетов возьмем исходные данные из вышеупомянутой статьи «Расчет водяного отопления за 5 минут!» и составим в Excel небольшую программу расчета температурного графика отопления.

Исходные данные:

1. Расчетные (или фактические) теплопотери объекта (здания) Qр в Гкал/час при расчетной температуре наружного воздуха tнр записываем

в ячейку D3: 0,004790

2. Расчетную температуру воздуха внутри объекта (здания) tвр в °C вводим

в ячейку D4: 20

3. Расчетную температуру наружного воздуха t нр в °C заносим

в ячейку D5: -37

4. Расчетную температуру воды на «подаче» tпр в °C вписываем

в ячейку D6: 90

5. Расчетную температуру воды на «обратке» tор в °C вводим

в ячейку D7: 70

6. Показатель нелинейности теплоотдачи примененных приборов отопления n записываем

в ячейку D8: 0,30

7. Текущую (интересующую нас) температуру наружного воздуха tн в °C заносим

в ячейку D9: -10

Значения в ячейках D3 – D8 для конкретного объекта записываются один раз и далее не меняются. Значение в ячейке D8 можно (и нужно) изменять, определяя параметры теплоносителя для различной погоды.

Таблица Excel с расчетом температурного графика отопления

Результаты расчетов:

8. Расчетный расход воды в системе Gр в т/час вычисляем

в ячейке D11: =D3*1000/(D6-D7) =0,239

Gр = Qр *1000/( tпр tор )

9. Относительный тепловой поток q определяем

в ячейке D12: =(D4-D9)/(D4-D5) =0,53

q =( tвр tн )/( tвр tнр )

10. Температуру воды на «подаче» tп в °C рассчитываем

в ячейке D13: =D4+0,5*(D6-D7)*D12+0,5*(D6+D7-2*D4)*D12^(1/(1+D8)) =61,9

tп = tвр +0,5*( tпр tор )* q +0,5*( tпр + tор -2* tвр )* q (1/(1+ n ))

11. Температуру воды на «обратке » tо в °C вычисляем

в ячейке D14: =D4-0,5*(D6-D7)*D12+0,5*(D6+D7-2*D4)*D12^(1/(1+D8)) =51,4

tо = tвр -0,5*( tпр tор )* q +0,5*( tпр + tор -2* tвр )* q (1/(1+ n ))

Расчет в Excel температуры воды на «подаче» tп и на «обратке» tо для выбранной температуры наружного воздуха tн выполнен.

Сделаем аналогичный расчет для нескольких различных наружных температур и построим температурный график отопления. (О том, как строить графики в Excel можно прочитать здесь.)

Температурный график отопления в Excel

Произведем сверку полученных значений температурного графика отопления с результатами, полученными в статье «Расчет водяного отопления за 5 минут!» — значения совпадают!

Согласно нормативным требованиям в жилых помещениях температура воздуха должна быть в пределах от 18 до 25 градусов тепла. Поэкспериментируйте с настройками, переключайте режимы, подберите комфортную температуру именно для вас.

Читать еще:  Механизм закрывания окон регулировка

Помните, что ночью температура ниже, чем днем. В этом случае идеально будет использование программаторов, которые в автоматическом режиме будут регулировать работу газового котла при температурных изменениях. Таким образом, вы сэкономите, не потеряв в комфорте.

Котел отопления с дисплеем

Если ваш дом подключен к газовой магистрали, тогда установите счетчик. Так вы сможете точно контролировать расход топлива и платить только за израсходованный объем, а не по нормативу.

Япония — 10 градусов по цельсию

Погода в доме: какую температуру в квартирах устанавливают зимой жители разных стран 2018 — PR-FLAT.RU

Погода в доме: какую температуру в квартирах устанавливают зимой жители разных стран в 2019 году?

Удивительно, но в Японии, стране, где зимой температура опускается ниже нуля, отопления в домах нет. Люди греются с помощью кондиционеров, обогревателей, электроковров и электроодеял.

10 одеял с подогревом и без по распродаже с Алиэкспресс

У меня недавно остро встал вопрос о приобретении одеял – походил по крупным магазинам, заглянул в Ашан, пробежался по Фамилии – в общем, цены совсем меня не порадовали.

Вовремя вспомнил про Алиэкспресс – как-то не привык еще заказывать там объемные вещи. А тут и распродажа пришлась весьма кстати – в общем, одеяла вышли весьма недорого, пришли уже через неделю, да и качество оказалось хорошим.

И вот, решил поделиться находками с вами (все промокоды можно будет найти в конце подборки).

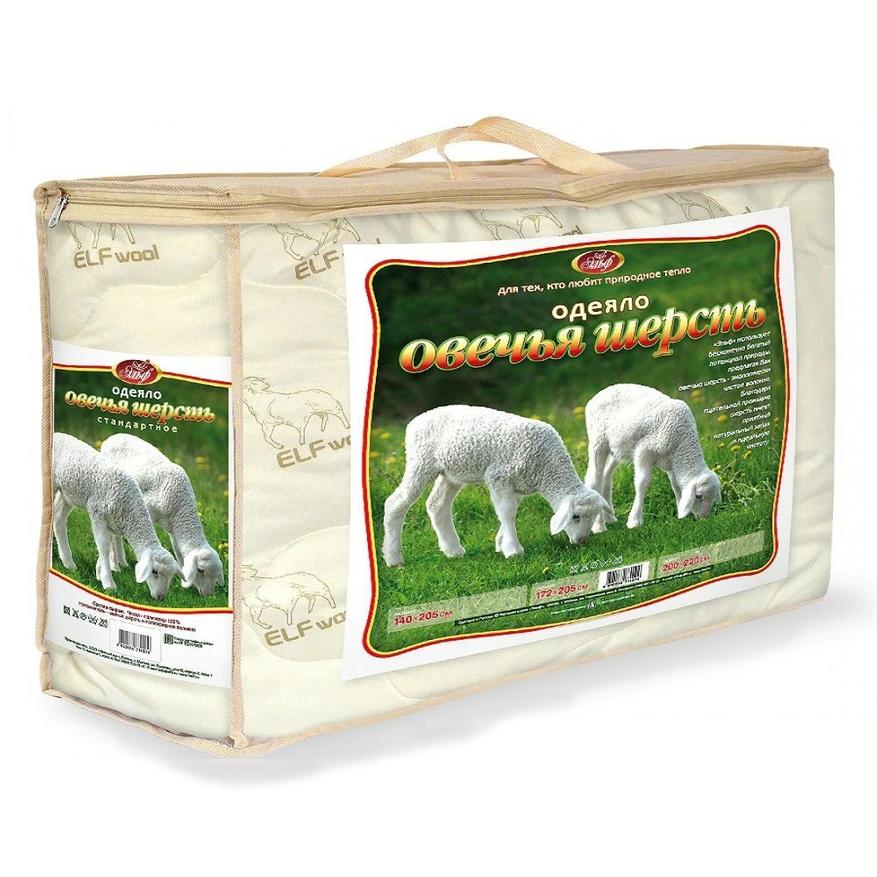

Одеяло ЭЛЬФ из овечьей шерсти теплое зимнее

Здесь три варианта – 172х205, 140х205, 200х220 см, цена начинается от тысячи рублей с промокодом.

Производитель – шуйская швейная фабрика, а торговая марка «Эльф» уже 25 лет на рынке.

Наполнитель – 400 г/м, его состав: овечья шерсть 70% и полиэстер 30%, чехол – микрофибра.

Производитель сообщает, что шерсть овец собирается вручную и тщательно промывается, чтобы убрать специфический запах и сохранить её уникальные свойства: она «дышит», не вызывает аллергии, прекрасно впитывает влагу, оставаясь сухой и сохраняя приятное тепло. Активные вещества и природный ланолин оказывают обезболивающее и противовоспалительное действие, обладают естественными бактерицидными качествами, поэтому натуральный наполнитель долго остаётся чистым и свежим.

Чехол довольно плотный и не скользит в пододеяльнике. Одеяло приходит в компактной сумке – его удобно хранить в ней, например, летом.

Я взял себе в этом магазине два одеяла с наполнителем из верблюжьей шерсти и плотностью 320 г/м, они стоили чуть дешевле. Так вот, даже мои одеяла получились ну очень теплыми, а это, наверно, будет самый максимум.

Однозначно рекомендую этот магазин, если вы живете в России. В той же Фамилии, уже со скидкой, оно стоило почти вдвое дороже.

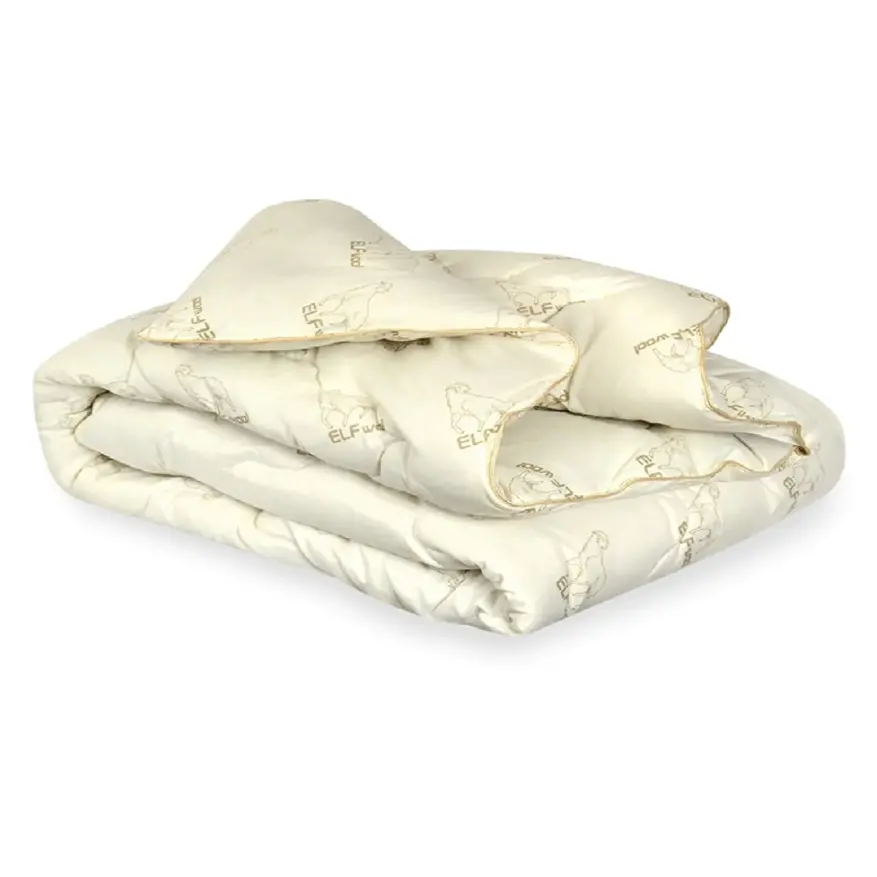

Одеяло ЭЛЬФ из овечьей шерсти всесезонное

Этот вариант, мне кажется, будет идеальным для тех, у кого дома нет проблем с отоплением и не возникает необходимости в супертеплых одеялах.

Доступные варианты — 172х205, 140х205, 200х220 см, цена – чуть больше 900 рублей, причем она оказывается примерно одинаковой на все размеры из-за применения разных промокодов.

Наполнитель – 220 г/м, его состав: овечья шерсть 70% и полиэстер 30%, чехол – микрофибра.

Отличный вариант на осень, зиму или весну.

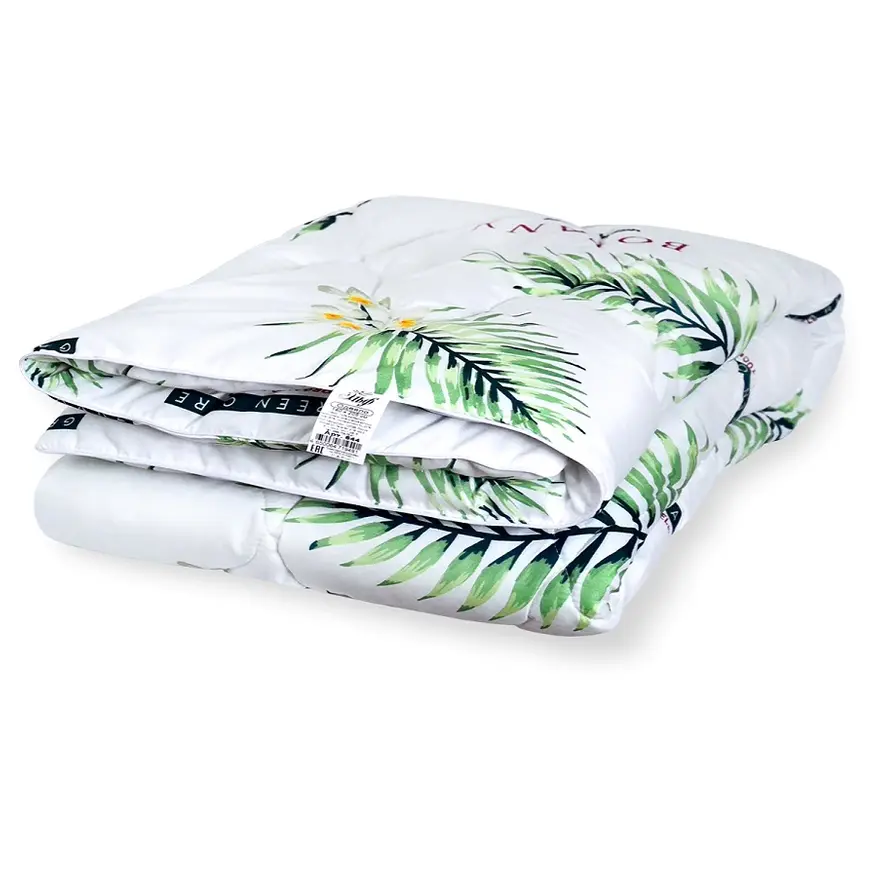

Одеяло ЭЛЬФ «Botany» всесезонное с наполнителем из натурального лиоцелла

Доступные варианты — 172х205, 140х205, 200х220 см, цена — от тысячи рублей с промокодом.

Чехол – файберлон, наполнитель 220 г/м – 80% органическое волокно лиоцелл, полое волокно — 20 %.

Лиоцелл — экологически чистое новаторское волокно, оно гипоаллергенно, производится из древесной целлюлозы дуба, березы, бука и эвкалипта. Волокно обладает уникальными бактерицидными и лечебными свойствами и высокой гигроскопичностью – быстро впитывает и испаряет влагу.

Одеяло имеет идеальную воздухопроницаемость, превосходящую данный показатель у хлопка, под ним не жарко в теплую погоду и тепло зимой. Легкий, эластичный и мягкий на ощупь материал, он отличается особой прочностью и неприхотлив в уходе — легко стирается, быстро высыхает.

Читать еще:  Биметаллические радиаторы отопления как регулировать

Наполнитель надёжно закреплён в чехле авторской стежкой, не сминается и не теряет однородности. Такое одеяло станет прекрасным подарком всем, кто заботится о здоровье и ценит натуральные материалы.

В этом магазине, помимо овечьей и верблюжьей шерсти, также есть одеяла из бамбука, с ионами серебра, эвкалипта и другие. Имеются также и подушки. В общем, дальше переходите в магазин и смотрите сами.

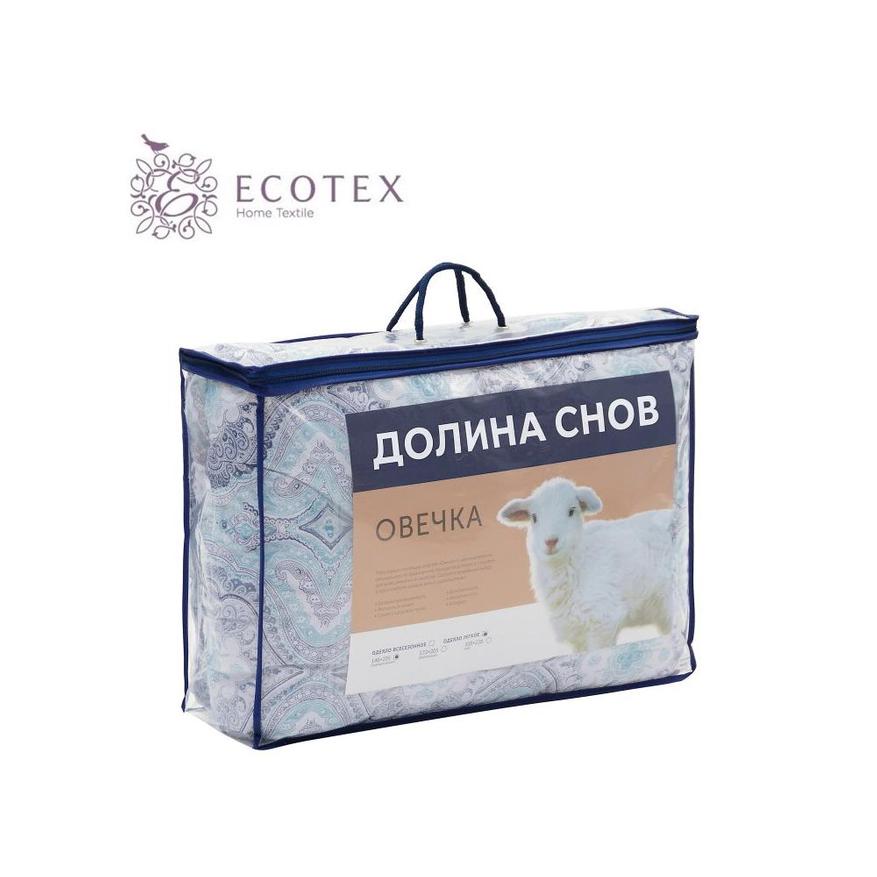

Одеяло Ecotex Овечка облегченное

А это уже другой магазин, но тут тоже много одеял сейчас по скидкам.

Доступные варианты – 1,5 спальное, евро и двуспальное.

С промокодом и купоном продавца – их цена от 700 рублей.

В принципе, российская компания Экотекс на рынке уже 20 лет и к ней есть некоторое доверие, меня лишь смущает, что нет четкого процентного соотношения, из чего выполнен наполнитель. Просто овечья шерсть, полиэстер и все.

В общем, решать вам.

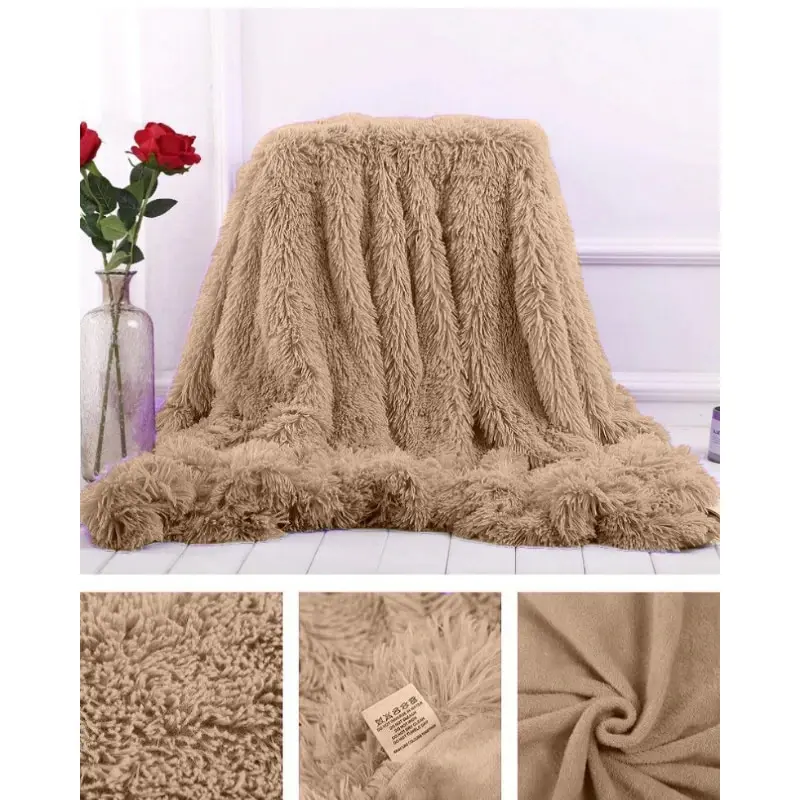

Плед или покрывало на диван

Это легкий, мягкий, пушистый и теплый плед за тысячу с небольшим. Для получения скидки нужно использовать общий промокод распродажи.

Размер изделия один – 230 на 210 см, а вот расцветок огромное множество.

Ткань исполнения – 100% бамбуковое волокно (читаем на этикетке в отзывах).

Сам по себе плед не особо толстый, с одной стороны – длинный ворс, с другой ворс более короткий.

Посылка приходит в аккуратной подарочной сумочке.

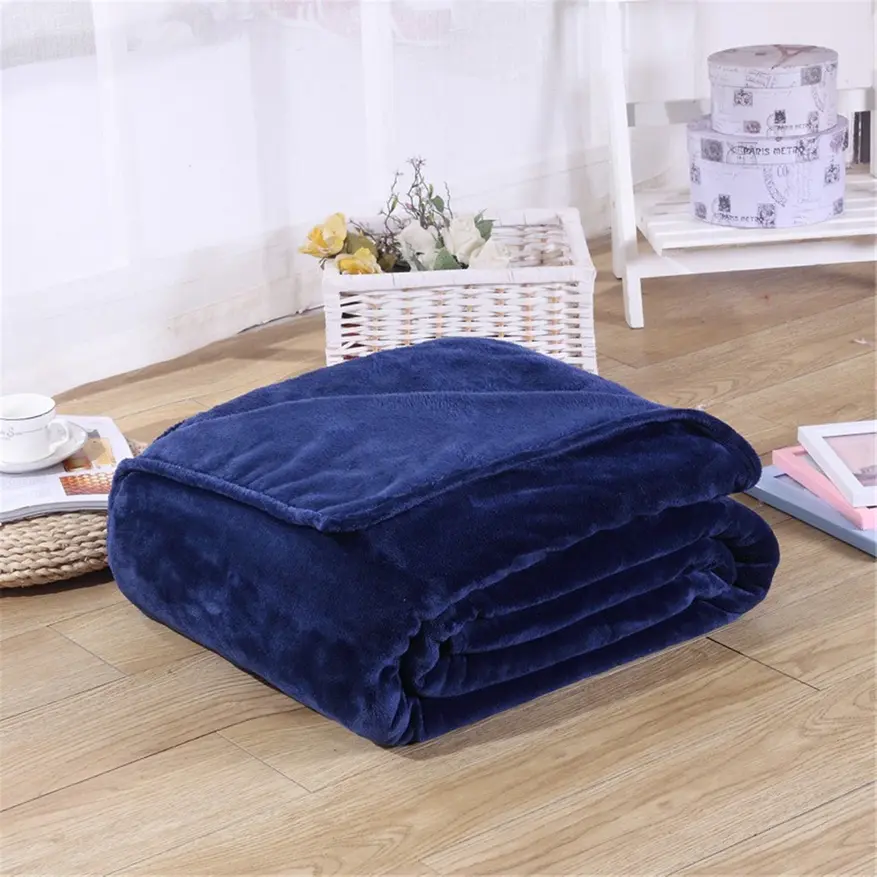

Теплый флисовый плед/одеяло

Здесь можно выбрать как маленький размер, например, для ребенка или как накидку на кресло, так и размеры побольше, до 200х230 см, а также разные расцветки.

Цены, соответственно, также отличаются и могут быть снижены общими промокодами.

Состав материала – 100% полиэстер.

Плед средней толщины, однослойный.

Неплохой недорогой вариант для осени-зимы, или как покрывало.

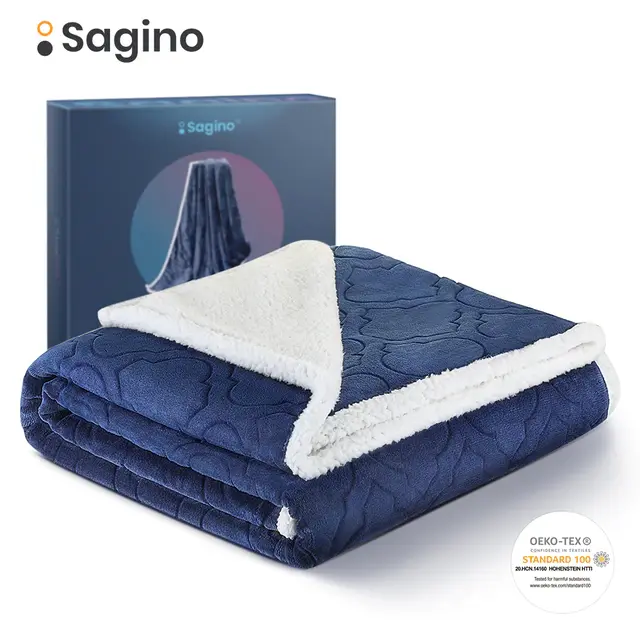

Двойное флисовое одеяло

Доступные размеры – 150х127 см, 200х150 см и 220х220 см, доступные цвета – синее, коричневое и серое.

Материал изготовления – 100% полиэстер, плотность — 480 г/м. кв.

Цены начинаются от тысячи рублей, и могут быть снижены купонами продавца и общими промокодами распродажи.

По ссылке позиций осталось мало, но, если одеяло вам не достанется – не беда, переходите в сам магазин, там есть еще, только разные расцветки выставлены по отдельности.

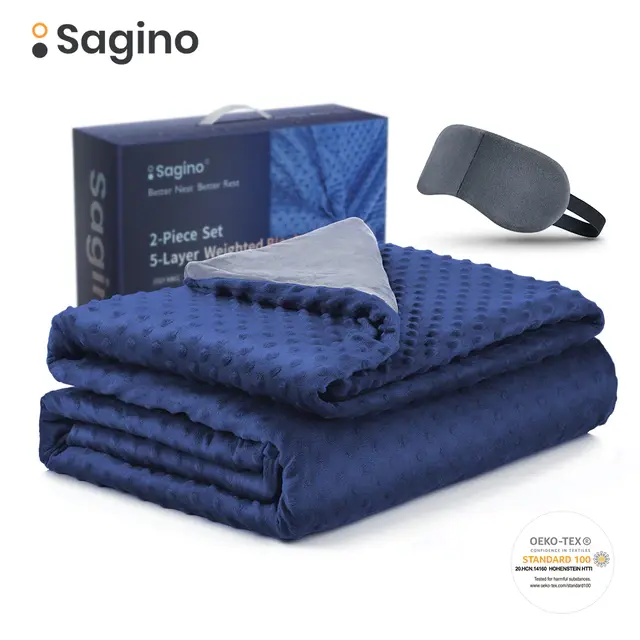

Утяжеленное хлопковое одеяло Sagino

Утяжеленное одеяло – это одеяло, которое весит от 2 до 13 кг и зачастую имеет множество кармашков, в которых равномерно распределен утяжелитель.

Обычно его используют при проблемах со сном или стрессах, оно помогает снизить тревожность и не просыпаться всю ночь.

Доступные размеры – 120х180 (6,8 кг), 150х200 (6,8 кг) и 150х200 (9 кг).

Удовольствие это, конечно, не дешевое, но, использую купоны продавца и общие промокоды, можно сэкономить.

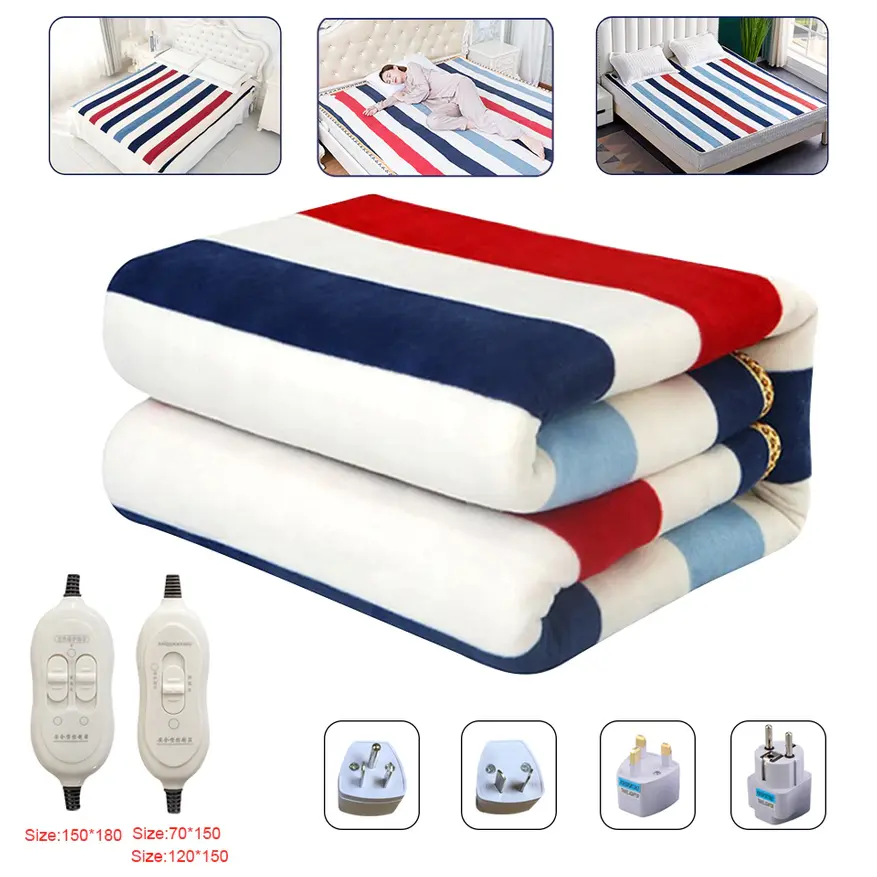

Одеяло с подогревом

Доступные размеры – 70х150 см, 120х150 см, 150х180 см, есть экспресс-доставка.

Стоимость – до двух тысяч рублей, цену дополнительно можно снизить промокодами и купонами.

Каждое одеяло имеет пульт регулировки температуры, а самое большое, двуспальное, еще и возможность управления каждой половиной отдельно.

Диапазон возможных температур – от 10 до 50 градусов.

У меня есть похожее, даже два – и самое маленькое на удивление оказалось самым удобным. Его можно, к примеру, на диван в любой момент постелить, а большое – лишь на расправленную кровать.

Так что думайте, какой вариант для вас лучше.

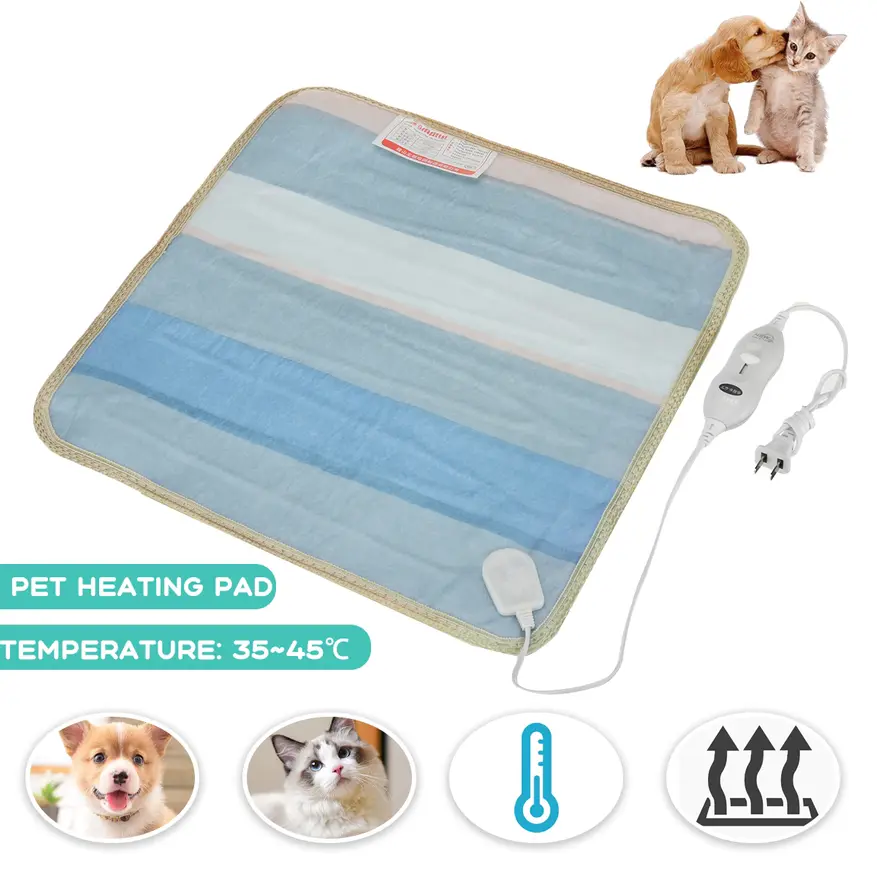

Одеяло для домашних животных с подогревом

Да, домашним питомцам зимой тоже хочется уткнутся носом во что-нибудь тепленькое.

Цена вопроса – около 500 рублей, размеры – 60х40 см, 40х40 см, 45х45 см.

Читать еще:  Диапазон регулировки опоры шкафа

Режима нагрева два – 30 и 50 градусов. Котик точно облюбует этот девайс и не захочет уходить.

Если вы планируете еще немного сэкономить, покупайте эти коврики на 11.11 (промокоды ищите на странице продавца, листайте до шестой).

Хотя скидки там незначительные (около 60 рублей), а доставка получится дольше из-за наплыва заказов на распродажу.

Надеюсь, подборка была интересной, и вы смогли подобрать для себя подходящее одеяло по выгодной цене.
Также чуть ниже есть ссылка на мой Телеграмм-канал, и если вы всегда хотите быть в курсе распродаж с Алиэкспресс — заглядывайте и присоединяйтесь.

Для первых четырех позиций подборки (а также для этих магазинов) подходят промокоды:

GOFORSALE150 — 150/500
GOFORSALE300 — 300/1000
GOFORSALE400 — 400/1500
GOFORSALE500 — 500/2000
*промокоды срабатывают, даже если они не указаны на карточке товара.

Актуальны для любых товаров для РФ/СНГ
PFMK3Q1A – скидка 250 от 1 250 руб
inahalyavu100all / FAMILYALI100 — скидка 100₽ от 1000₽
nahalyavu150all — скидка 150₽ от 1500₽
PromoHub200all1 — скидка 200₽ от 1600₽
TECH1111 / MIND1111 / SALEMAN1111 / FAMILY1111 — скидка 100₽ от 1000₽ (в приложении AliExpress)
*актуальны на момент публикации, но быстро сгорают и меняются (актуальные промокоды смотрите на моем Телеграмм-канале).

Для новых пользователей для РФ/СНГ (только в приложении)
AEVIP01 — скидка 250₽ от 500₽
ALIVIP777 — скидка 300₽ от 600₽
AEBIG555 — скидка 350₽ от 700₽
AEXL01 — скидка 400₽ от 800₽
ALIXXL01 — скидка 450₽ от 900₽
500NOW — скидка 500₽ от 1000₽
NEWBUYER500 — скидка 500₽ от 1500₽

Промокоды, которые заработают с 11 ноября 11:00 по 13 ноября 10:59 на все товары AliExpress для всех РФ/СНГ пользователей.
LOUDSALE — 5000₽ от 60000₽
1111FUN — 4200₽ от 45000₽
1111FORU — 3200₽ от 35000₽
1111BUY — 2600₽ от 25000₽
1111HITS — 1900₽ от 18500₽
1111SHOUT — 1700₽ от 16000₽
1111SHOK — 1100₽ от 10000₽
1111ALI — 800₽ от 7000₽
11111KRIK — 500₽ от 4990₽
1111LOUD — 200₽ от 2000₽
1111WOW — 120₽ от 1000₽
1111GO — 60₽ от 400₽

Климатические территории

Главной фактор, определяющий метод составления графика — расчетная зимняя температура. Таблица температур теплоносителя должна быть составлена так, дабы большие значения (95/70 и 105/70) в пик морозов снабжали соответствующую СНиП температуру в жилых помещениях.

Приведем пример внутридомового графика для следующих условий:

  • Отопительные устройства — радиаторы с подачей теплоносителя снизу вверх.
  • Отопление — двухтрубное, со стоячной разводкой труб.
  • Расчетная температура уличного воздуха — -15 С.

Нюанс: при определении внутридомовой системы и параметров трассы отопления берется средняя за сутки температура. В случае если ночью будет -15, а днем -5, в качестве наружной температуры фигурируют -10С.

А вот кое-какие значения расчетных зимних температур для городов России.

ГородРасчетная температура, С
Архангельск-18
Белгород-13
Волгоград-17
Верхоянск-53
Иркутск-26
Краснодар-7
Москва-15
Новосибирск-24
Ростов-на-Дону-11
Сочи+1
Тюмень-22
Хабаровск-27
Якутск-48

На фото - зима в Верхоянске.
