Как правильно установить секционные ворота — процесс и регулировка

Как правильно установить секционные ворота — процесс и регулировка

Как правильно установить секционные ворота - процесс и регулировка. Фото 1

Секционные ворота — популярные изделия для защиты гаража от взломов, атмосферных явлений, другого негативного воздействия. Они зарекомендовали себя, как надежные и безопасные. Сделанные из качественных материалов, прослужат годами, сохраняя свои характеристики. Также они выполняют декоративную функцию, украшая экстерьер дома.

Определившись с покупкой секционных ворот и заказав их для гаража, требуется правильный монтаж. Обычно установку доверяют специалистам, чтобы не разбираться во всех тонкостях конструкции. Даже не нанимая специалистов, секционные ворота можно установить самостоятельно.

В процессе эксплуатации подъемные секционные ворота могут требовать регулировки. Для регулировки необязательно звать специалиста, потому что легко можно справиться самостоятельно, зная лишь некоторые нюансы конструкции изделий.

При эксплуатации секционных ворот, стоит учитывать такие правила:

  1. Нельзя допускать перекоса полотна, чтобы нарушилась герметическая составляющая. Такой дефект нужно своевременно устранять, потому что детали конструкции быстрее изнашиваются.
  2. Механизм открытия и закрытия изделия требует точной, правильно настроенной балансировки. Если она нарушена, то на конструкцию осуществляется слишком сильная нагрузка, что может привести к обрыву натяжного троса, поломке деталей.
  3. Монтируя ворота и занимаясь их регулировкой, необходимо использовать исключительно качественные материалы, которые обеспечат надежность и долгий срок службы.

Рассмотрим самые частые ситуации, при которых необходимо отрегулировать пружину или подъемный привод.

Как правильно установить секционные ворота - процесс и регулировка. Фото 2

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

2. Материал стен

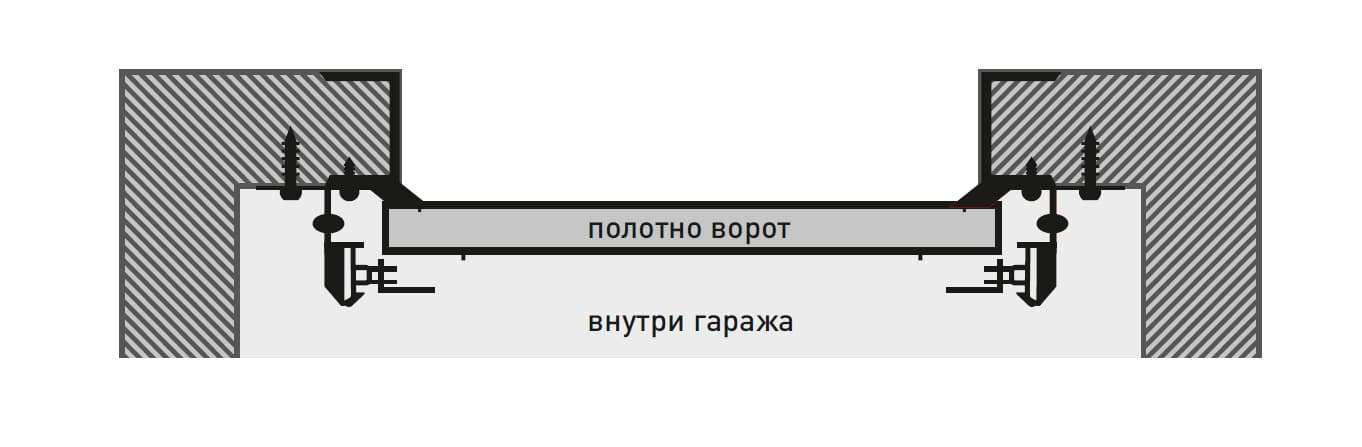

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «АЛЮТЕХ» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

Подъемные ворота устройство регулировка

Важнейшим фактором хорошей и длительной эксплуатации гаражных секционных ворот является напряженное состояние тросов. Используются они для активизации работы полотна, а также для создания равновесия всей конструкции.

Механизм привода секционных ворот

Человек, имеющий на своем участке такой тип ворот, ни в коем случае не должен допускать провисания тросов, ведь это основная и главная ошибка при их использовании.

Из-за такой невнимательности в дальнейшем можно столкнуться с деформацией направляющих и полотна, ворота двигаются по направляющим для открывания и закрывания.

Регулировка секционных ворот подразумевает собой именно регулировку тросов, но такое задание нельзя назвать сложным. С ним у каждого человека получится справиться своими руками и не прибегать к услугам специалистов. Главное, понимать, как это делается.

Алгоритм работы

В первую очередь необходимо захватить и укрепить кронштейны в нижней части конструкции, после этого производится установка шпонки на каждую секцию ворот. Далее фиксируется барабан, и установочный винт нужно затянуть.

На втором этапе проворачивается вал до того момента, когда следы провисания полностью не исчезнут. Чтобы добиться желаемого эффекта, человеку потребуется сделать полтора-два оборота пружин. Когда процесс будет окончен, на натяжных наконечниках затягивается каждый болт.

Регулировка натяжения пружины

Это позволяет окончательно зафиксировать пружину, и ворота возвращаются в необходимое состояние.

Если описанный алгоритм и проделанная регулировка гаражных ворот не дали возможности избавиться от провисания, то необходимо использовать принцип одновременного проворота валов.

Читать еще:  Как регулировать бой часов

С учетом того, что проворот можно сделать при помощи конструкции муфры, изначально каждый стяжной болт распускается, а после этого нужно проворачивать тот вал, со стороны которого наблюдается негативный процесс. Второй вал должен находиться в неподвижном состоянии, за этим важно наблюдать.

Болты натяжного наконечника

Выставление конструкций с неразрезным валом

Если секционные гаражные ворота комплектуются неразрезным валом, то несколько поменяется алгоритм работ, которые потребуется выполнить, дабы регулировка прошла успешно.

  1. Рабочая панель приподнимается, далее в таком положении ее необходимо зафиксировать. Потребуется это для того, чтобы натянутый трос немного ослаб.
  2. Винт, который в барабане фиксирует трос, необходимо отвернуть.
  3. Старайтесь отрегулировать трос на ту величину, которая вам потребуется для избавления от провисания. Постарайтесь уменьшить размеры до минимальной отметки.
  4. На следующем этапе затягивается винт троса, с помощью которого осуществляется фиксация.
  5. Панель возвращается в изначальное положение, поверьте, получилось ли избавиться от провисания и одинаково ли удалось натянуть оба троса.

Элементы секционных ворот

Если регулировка гаражных ворот прошла успешно, а трос при помощи пружин больше не провисает, то можете спокойно оставлять конструкцию, ведь справиться вам удалось. Если наблюдается еще хоть небольшое провисание, то алгоритм, указанный выше, необходимо повторить.

Каждый трос должен равномерно натянуться, потому не перестарайтесь, подтягивая один из них.

Если в дальнейшем вам доведется столкнуться повторно, и понадобится регулировка, то смело можете использовать описанные методы. Это позволит поддерживать гаражные ворота всегда в надлежащем и рабочем состоянии.

Не забывайте, что даже при отсутствии провисания, натяжение тросов придется проверять время от времени.

Что делать если слетели, порвались или запутались троса секционных, гаражных ворот?

Данная методика для ворот с пружинным, торсионным механизмом, который находится над проемом ворот. Для корректной и безотказной работы секционных ворот, необходимо ,периодически проводить технический осмотр и смазку движущихся частей. При отсутствии технического обслуживания ворот. элементов безопасности, таких как – фотоэлемент, иногда возникают случаи когда ворота при опускании наезжают на механические препятствия. Под механическими препятствиями подразумеваются любые предметы случайно забытые в проеме ворот.

Для нормальной эксплуатации секционных ворот тросы должны быть натянуты. Провис тросов секционных ворот не допускается.

Как следствие, траса балансировки секционных ворот слетают или запутываются. В случае обнаружения поломки рекомендуется отключить электропривод и не пользоваться конструкцией ворот до устранения неисправности.

Полотно ворот находится в опущенном состояни.Полотно ворот нормально прижато к проему.У вас запутались ,слетели, оборвались траса на воротах и ролики, кронштейны находятся на месте.Перед натяжением тросов необходимо произвести полное ослабление тяговой пружины.

Переходим к устранению провисания, обрыва тросов ворот.

Как отрегулировать торсионный механизм ворот

Переходим к натяжению тяговой пружины и устранению провисания тросов.

Как должны работать секционные ворота, настройка торсионного механизма

Все видео пользователя: Дмитрий Родин.

Как отрегулировать торсионный механизм ворот

Данные секционные ворота производства DoorHan. С ними возникла проблема, т.к. на них стоит автоматика Sectional-500, ворота довольно не маленькие для бытовых, но при этом имеют самую слабую автоматику. Автоматика сразу начала себя проявлять в том, что привод не всегда осилял ворота, бывало довольно часто, что ворота просто вставали в среднем положении. либо отпрыгивали от пола, по усилию. Всё это усугублялось еще и тем что эти секционные ворота устанавливали не самые качественные монтажники. Моей задачей было максимально устанить все имеющиеся дефекты, мешающие чисто работать воротам без больших усилий, также нужно было более точно настроить торсионных механизм, чтобы добиться того, чтобы ворота в нижнем и вернем положениях работали примерно одинаково. После всех проделанных работ удалось максимально устранить все недочеты, торсион был выставлен практически идеально конкретно для данных ворот, в результате чего ворота стали работать на автоматике более ровно и плавно, автоматика перестала срабатывать по усилию. Вы можете видеть как должны работать правильно настроенные ворота, полотно должно висеть во всех положениях, онинаково и внизу и вверху.

Читать еще:  Какие радиаторы можно регулировать

Особенности секционных гаражных ворот, установка секционных ворот своими руками, полезные советы

Приятно осознавать, что светлое будущее для подъемных секционных ворот уже наступило. Наверное, поэтому гаражные ворота секционные являются неотъемлемой частью современного гаражного помещения. Тем более, что ворота такого типа превосходно справляются с поставленной задачей – охраной автомобиля. Установить секционные ворота можно своими руками.

Содержание

В чем особенности секционных ворот для гаража

Среди разнообразия гаражных ворот особое место занимают секционные ворота. В чем преимущества данной конструкции по сравнению с остальными?

Безошибочно «особенностями» гаражных секционных ворот считаются:

• отсутствие необходимой расчистки рабочего пространства для открытия-закрытия

• минимальный объем занимаемого пространства в открытом положении

• индивидуальные параметры конструкции ворот

• взломозащищенность и безопасность конструкции

• безопасность и длительный срок эксплуатации.

Как отрегулировать торсионный механизм ворот

Естественно, практичность и удобство, а также установка секционных гаражных ворот своими руками зависит от их конструкции.

Конструкция секционных ворот

Утрировано ворота секционные гаражные состоят из сэндвич-панелей и подъемного механизма.

конструкция сэндвич-панелей

Ворота представляют собой полотно из набора сэндвич-панелей (до 8-10 шт) толщиной до 40 мм и высотой до 600 мм. Секционная сэндвич-панель имеет многослойную структуру, состоящую из двух слоев тонкой оцинкованной стали.

Между стальными слоями находится сердцевина или наполнитель. Это впрыскиваемый под давлением пенополиуретан, обеспечивающий улучшенные теплоизоляционные и прочностные характеристики панелей. Стальные листы при изготовлении панелей проходят двухстороннюю термообработку и гальванизацию. По периметру и на стыках секций имеются системы уплотнителей, которые обеспечивают превосходную герметизацию.

Это шпунтовые соединения секций. Так, например, секционные гаражные ворота алютех обладают огнезащищенностью и коэффициентом теплопроводности от 1,0 до 1,6 6 Вт/м*К.

Такой коэффициент полностью отвечает европейским стандартам качества (EN12604 и EN 12453).

С обоих концов сэндвича имеются ролики, оснащенные встроенными подшипниками качения, которые обеспечивают перемещение по стальным направляющим.

Секционный вариант ворот гаражных автоматических помимо простоты и удобства, а также безопасной эксплуатации, обеспечивает хорошую защиту от неблагоприятных внешних погодных условий.

конструкция и принцип работы подъемного механизма

Подъемный механизм секционных ворот оснащают простой торсионной или экстензионной пружиной, которая обеспечивает режим регулировки поднятие-опускание и приемлемые механические усилия.

Электропривод подъемного механизма с дистанционным управлением обеспечивает максимально комфортную эксплуатацию гаражных ворот. Для примера: гаражные секционные ворота дорхан оснащены программным обеспечением, которое позволяет координировать и осуществлять проверку слаженности гаражных систем.

Как отрегулировать торсионный механизм ворот

Подача команд с дистанционного пульта управления осуществит необходимый алгоритм действий: закрыть-открыть-поднять-опустить, обеспечивая тем самым срабатывание замковой системы.

Для обеспечения эксплуатации въездов гаражных секционных ворот имеется великое множество элементов безопасности: это индуктивные металлодетекторы, пневматические бордюры, фотоэлементы и сигнальные лампы. Каждая фирма производитель электроприводов выпускает блоки управления, а также элементы безопасности, которые можно установить при монтаже секционных ворот самостоятельно.

Как осуществить установку и регулировку секционных ворот

Установку и монтаж гаражных секционных ворот необходимо начинать с подготовки проема дверного.

подготовительные работы

Для установки и безотказной работы ворот, заплечники и притолока гаражного помещения должны находиться в единой плоскости, которую выверяют с использованием уровня.

При установке ворот необходимо учитывать глубину гаража, поэтому расчет минимальной глубины производим по формуле: высота ворот плюс 50 см. Если планируется устанавливать ворота с элприводом, добавляют 100 см. Рекомендуется спланировать установку розетки на потолке. Основной вес рабочей системы конструкции ворот приходится на потолок и притолоку. Поэтому размер притолоки составляет от 30 до 50 см.

При проведении подготовительных работ рекомендуется учитывать высоту потолка гаража. Поэтому для разной высоты потолка применяют различный тип монтажа:

При любом типе монтажа допускается верхнее или нижнее расположение рабочего вала.

Если крыша гаража выполнена под углом, то тип монтажа будет совершенно иным. Низкий монтаж и использование пружин растяжения рекомендуется в случае невысокого расположения перемычки.

Как подготовить проем для последующего монтажа секционных ворот представлено в этом видео.

подготовка панелей к монтажу и разметка мест крепления

Распакуйте панели секционных ворот и осмотрите их. Нанесите разметку для расположения мест крепления направляющих. Замеры и последующую разметку необходимо производить тщательно, потому что любой перекос негативно скажется на работоспособности секций панелей и направляющих.

Читать еще:  Регулировка пластикового окна новотекс

Разметку мест крепления направляющих рекомендуется проверить и уточнить. Особое внимание необходимо уделить полу. Желательно, чтобы поверхность пола особенно на линии прилегания полотна имела ровную структуру без скосов и углублений. При необходимости подровняйте и укрепите поверхность пола.

установка направляющих, пружинного механизма и сборка полотна

Самостоятельная установка секционных ворот будет состоять из последовательности следующих действий:

• крепления горизонтальных и вертикальных направляющих

• сборки полотна ворот, начиная с нижней секции

• установки элементов управления полотном

• установки пружинного механизма

При выборе секционных ворот особое внимание необходимо обратить на пружины растяжение, а вернее на их тип. Для автоматических секций типа SM пружины растяжения устанавливают сбоку от направляющих. Для ворот типа UM строго под горизонтальными направляющими.

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

тросы обмотаны

Алгоритм регулировки конструкций с разрезным валом следующий:

  1. Закрепление нижних кронштейнов.
  2. Монтаж шпонки на секции.
  3. Фиксация барабана посредством затяжки установочного винта.
  4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

монтаж шпонки

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

  1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
  2. Откручивание винта, фиксирующего трос в барабане.
  3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
  4. Затягивание винта, который фиксирует трос.
  5. Возврат панели на место.
  6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

Варианты наполнения полотна

Материал, отличающийся внушительной функциональностью. Может выполняться в любом цвете из стандартной палитры.

Наполнение S-гофр имеет специфический рисунок и позволяет увеличить показатели прочности изделия.

Наполнение M-гофр характеризуется большим расстоянием между бороздками на полотне. Створки имеют аккуратный, однородный вид.

На L-гофр практически нет бороздок, а конструкция выглядит как цельнометаллический монолит.

Расстояние между бороздами здесь минимально, напоминая поверхность с волнами большой частоты. Отсюда и пошло название наполнителя.

Регулировка пружины секционных ворот

В процессе регулировки механизма рычажных ворот наиболее популярным вопросом у наших клиентов является вопрос самостоятельной регулировка пружин автоматических ворот.

Правильное натяжение пружины на секционных воротах позволяет Вам избежать провисания тросов, а, следовательно, и незапланированный износ всего механизма гаражных ворот. Такая регулировка открытия и закрытия автоматических секционных ворот производиться достаточно просто с помощью раскручивания и закручивания болтов.

Поэтому, если вас интересует, как правильно натянуть пружину на секционных воротах, например производства Дорхан, или схожей конструкции, то для этого стоит ослабить напряжение на болты и после этого повернуть вал со стороны, где возникло провисание троса. А потом стоит обратно закрутить болты. Такой метод универсален и работает безотказно.
