Несимметричный мультивибратор и его применение

В этой статье мы приводим несколько устройств, в основу которых положена одна схема — несимметричного мультивибратора на транзисторах разной проводимости.

мигалка

Используя данную схему вы можете собрать прибор с мигающим светом электрической лампочки (см. рис. 1) и применить его для различных целей. Например, установить на велосипеде для питания лампочки поворота или в модели маяка, сигнальном фонаре, на авто- или судомодели как мигающий фонарь.

Нагрузкой несимметричного мультивибратора, собранного на транзисторах Т1, Т2, служит лампочка Л1. Частота повторения импульсов определяется величиной емкости конденсатора С1 и резисторов R1, R2. Резистор R1 ограничивает максимальную частоту вспышек, а резистором R2 можно плавно менять их частоту. Начинать работу надо с максимальной частоты, которой соответствует верхнее по схеме положение движка резистора R2.

Обратите внимание, устройство питается от батареи 3336Л, которая под нагрузкой дает 3,5 В, а лампочка Л1 применена на напряжение всего 2,5 В. Не перегорит ли она? Нет! Длительность ее свечении очень коротка, и нить не успевает перегреться. Если транзисторы обладают большим коэффициентом усиления, то вместо лампочки 2.5 В x 0.068 А можно применить лампочку 3.5В x 0.16 А. В качестве транзистора Т1 подойдут транзисторы типа МП35-МП38, а Т2 — МП39-МП42.

Метроном

Если в эту же схему вместо лампочки вы установите громкоговоритель, то получите другой прибор — электронный метроном. Он применяется при обучении музыке, для отсчета времени в ходе физических экспериментов и при фотопечати.

Если немного изменить схему — уменьшить емкость конденсатора С1 и ввести резистор R3, то увеличится длительность импульса генератора. Звук усилится (рис. 2). Этот прибор может выполнять роль квартирного звонка, звукового сигнала модели или детского педального автомобиля. (В последнем случае напряжение надо увеличить до 9 В.) А может быть использован и для обучения азбуке Морзе. Только тогда вместо кнопки Кн1 надо поставить телеграфный ключ. Тон звука подбирается конденсатором С1 и резистором R2. Чем больше R3, тем громче звук генератора. Однако если его величина будет больше одного килоома, то колебания в генераторе могут и не возникнуть.

В генераторе применены такие же транзисторы, как и в предыдущей схеме, а в качестве громкоговорителя — наушники или головка с сопротивлением катушки от 5 до 65 Ом.

Индикатор влажности

Несимметричный мультивибратор на транзисторах разной проводимости обладает интересным свойством: при работе оба транзистора одновременно или открыты или заперты. Ток, потребляемый запертыми транзисторами, очень мал. Это позволяет создавать экономичные индикаторы изменения неэлектрических величин, например индикаторы влажности. Принципиальная схема такого индикатора приведена на рисунке 3. Как видно из схемы, генератор постоянно подключен к источнику питания, но не работает, поскольку оба транзистора заперты. Уменьшает потребляемый ток и резистор R4. К гнездам Г1, Г2 подключен датчик влажности — две тонкие облуженные проволоки длиной по 1,5 см. Они пришиты к материи на расстоянии 3-5 мм друг от друга Сопротивление сухого датчика велико. У влажного оно падает. Транзисторы открываются, генератор начинает работать Чтобы уменьшить, громкость, надо уменьшить напряжение питания или величину резистора R3. Такой индикатор влажности можно применять при уходе за новорожденными детьми.

Читать еще:  Эпра для регулировки яркости

Индикатор влажности со звуковым и световым сигналом

Если немного расширить схему, то индикатор влажности одновременно со звуковым сигналом будет подавать световой — начнет зажигаться лампочка Л1. В этом случае, как видно из схемы (рис. 4), в генераторе устанавливаются два несимметричных мультивибратора на транзисторах разной проводимости. Один собран на транзисторах Т1, Т2 и управляется датчиком влажности, подключенным к гнездам Г1, Г2. Нагрузкой этого мультивибратора служит лампа Л1. Напряжение с коллектора Т2 управляет работой второго мультивибратора, собранного на транзисторах Т3, Т4. Он работает как генератор звуковой частоты, и на его выходе включен громкоговоритель Гр1. Если нет необходимости в подаче звукового сигнала, то второй мультивибратор может быть отключен.

Транзисторы, лампа и громкоговоритель в этом индикаторе влажности применены такие же, как и в предыдущих приборах.

Имитатор сирены

Интересные приборы можно построить, используя зависимость частоты несимметричного мультивибратора на транзисторах разной проводимости от тока базы транзистора Т1. Например, генератор, имитирующий звук сирены. Такой прибор можно установить на модели «скорой помощи», пожарной машины, спасательного катера.

Принципиальная схема прибора приведена на рисунке 5. В исходном положении кнопка Кн1 разомкнута. Транзисторы заперты. Генератор не работает. При замыкании кнопки через резистор R4 заряжается конденсатор С2. Транзисторы открываются, и мультивибратор начинает работать. По мере заряда конденсатора С2 растет ток базы транзистора Т1 и увеличивается частота мультивибратора. При размыкании кнопки все повторяется в обратном порядке. Звук сирены имитируется при периодическом замыкании и размыкании кнопки. Скорость нарастания и спада звука подбирается резистором R4 и конденсатором С2. Тон сирены устанавливается резистором R3, а громкость звука — подбором резистора R5. Транзисторы и громкоговоритель выбираются такими же, как и в предыдущих приборах.

Прибор для проверки транзисторов

Учитывая, что в данном мультивибраторе применены транзисторы разной проводимости, вы можете использовать его как прибор для проверки транзисторов методом замены. Принципиальная схема такого прибора приведена на рисунке 6. За основу взята схема звукового генератора, но с равным успехом может быть использован генератор световых импульсов.

Читать еще:  Как отрегулировать пластиковые окна на зимний режим самостоятельно

Первоначально, замкнув кнопку Кн1, проверьте работоспособность прибора. В зависимости от типа проводимости испытуемый транзистор подключите к гнездам Г1 — Г3 или Г4-Г6. При этом пользуйтесь переключателем П1 или П2. Если при нажатии кнопки в громкоговорителе будет звук, значит, транзистор исправен.

В качестве переключателей П1 и П2 можно взять тумблеры с двумя контактами на переключение. На рисунке переключатели показаны в положении «Контроль». Питается прибор от батареи 3336Л.

Звуковой генератор для проверки усилителей

На основе такого же мультивибратора вы можете построить довольно простой генератор для проверки приемников и усилителей. Его принципиальная схема приведена на рисунке 7. Её отличие от звукового генератора состоит в том, что вместо громкоговорителя на выходе мультивибратора включен 7-ступенчатый регулятор уровня напряжения.

Да, можно. Это устройство отлично подойдет для начинающих и для тех, кто интересуется электроникой.

На этой схеме мало деталей, но работает она просто и надежно. Можно собрать схему и навесным монтажом, на монтажной плате или же попробовать свои силы в изготовлении печатной платы — лазерно утюжная технология (ЛУТ).

По поводу настройки частоты. Можно поменять частоту при помощи емкости и сопротивления. При помощи резисторов намного проще. Достаточно просто поменять обычный резистор на переменный (не подстроечный). Достаточно из контактов 1-2-3 использовать 1-2 или 3-1.

Чем больше сопротивление — тем меньше шаг регулировки. От переменного резистора можно провести провода и визуально наблюдать за изменением частоты.

Ждущий мультивибратор (одновибратор)

Ждущий мультивибратор в отличие от автоколебательного на выходе формирует одиночный импульс под действием входного сигнала, причём длительность выходного импульса зависит от номиналов элементов обвязки операционного усилителя. Схема ждущего мультивибратора показана ниже

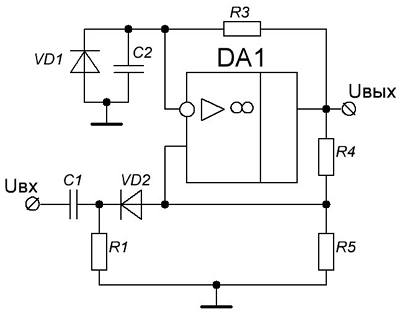

 Схема ждущего мультивибратора (одновибратора) на операционном усилителе

Схема ждущего мультивибратора (одновибратора) на операционном усилителе.

Ждущий мультивибратор состоит из операционного усилителя DA1, цепи ПОС на резисторах R4R5, цепи ООС VD1C2R3 и цепи запуска C1R1VD2.

Цикл работы ждущего мультивибратора можно условно разделить на три части: ждущий режим, переход из ждущего режима в состояние выдержки и непосредственно состояние выдержки. Рассмотрим цикл работы мультивибратора подробнее.

Ждущий режим является основной и наиболее устойчивой частью цикла работы данного типа мультивибратора, так как самопроизвольно он не может перейти в следующие части цикла работы ждущего мультивибратора. В данном состоянии на выходе мультивибратора присутствует положительное напряжение насыщения ОУ (UНАС+), которое через цепь ПОС R4R5 частично поступает на неинвертирующий вход ОУ, тем самым задавая пороговое напряжение переключения мультивибратора (UПП), которое определяется следующим выражением
