Трехфазное реле контроля напряжения; назначение, установка и настройка

Трехфазное реле контроля напряжения — назначение, установка и настройка

Реле контроля напряжения трехфазное

Чтобы безопасно пользоваться домашней электросетью, нужно обеспечить ее надежную защиту. Это понимает подавляющее большинство пользователей, поэтому во всех электролиниях установлены автоматические выключатели, а нередко вместе с ними монтируются и УЗО. Однако этих устройств недостаточно, чтобы защитить сеть от всех негативных факторов. Автомат спасет линию от перегрузки и КЗ, УЗО защитит человека и домашних животных от поражения током утечки. Но при возникновении неполадок в трёхфазной сети (это может быть обрыв одного из трех фазных кабелей, нулевого проводника, а также импульсный скачок напряжения, вызванный грозой) эти приборы бесполезны. Предотвратить негативные последствия можно, подключив реле контроля напряжения 3-фазное.

Частотный преобразователь AFD-L030.43B 3 кВт, 300 — 460 VAC (3 фазы)

Относятся к группе общепромышленных преобразователей частоты и подходят для решения большинства задач по управлению трехфазными асинхронными электродвигателями мощностью до 4 кВт.

Высокая функциональность преобразователей частоты KIPPRIBOR серии AFD-L в сочетании с удобным интерфейсом, легкостью ввода в эксплуатацию и доступной ценой делает их универсальным инструментов для управления электроприводом практически на любом производственном предприятии.

Преимущества компактных преобразователей серии AFD-L:

  • Быстрый ввод в эксплуатацию;
  • Продуманный конструктив;
  • Безопасность надёжность;
  • Высокая функциональность.

Основные технические характеристики преобразователей частоты KIPPRIBOR AFD-L:

МодельОднофазное питаниеТрехфазное питание
AFD-L004.21BAFD-L007.21BAFD-L015.21BAFD-L022.21BAFD-L030.21BAFD-L040.21BAFD-L007.43BAFD-L015.43BAFD-L022.43BAFD-L030.43BAFD-L040.43B
Максимальная мощность подключаемого двигателя0,4 кВт0,75 кВт1,5 кВт2.2 кВт3 кВт4 кВт0,75 кВт1,5 кВт2.2 кВт3 кВт4 кВт
Максимальный выходной ток ПЧ3 А5 А7,5 А10 А14 А16 А2,5 А4,5 А5,5 А7,5 А9,5 А
Напряжение питания ПЧ180…260 VAC (1 фаза)300…460 VAC (3 фазы)
Частота питающей сети50/60 Гц
Выходное напряжение ПЧ0…250 VAC (3 фазы)0…500 VAC (3 фазы)
Диапазон регулирования выходной частоты0…400 Гц
Диапазон задания несущей частоты1,5…10 кГц
Габарит корпусаГабарит 1Габарит 2Габарит 3Габарит 2Габарит 3
Болт для крепления на плоскостьM4M4M5M4M5
Вес0,82 кг1,54 кг1,82 кг1,541,82

Основные эксплуатационные характеристики преобразователей частоты KIPPRIBOR AFD-L:

  • Внешний аналоговый сигнал;
  • Кнопки больше/меньше на панели управления;
  • Задание по интерфейсу RS485;
  • Потенциометр на панели управления;
  • Задание частоты с дискретных входов;
  • Комбинированный режим.
  • С панели управления кнопкой «RUN/STOP»;
  • С дискретных входов (двух- или трехпроводная схема);
  • Через интерфейс RS485.
Читать еще:  Регулировка параметров цвета рабочего стола nvidia по умолчанию

Индикация и
коммуникационный
интерфейс

Общая схема подключения AFD-L:

Подключение провода заземления допускается только к клемме E. Подключение провода заземления к любым другим клеммам категорически запрещено.

При подключении внешнего датчика с аналоговым выходом к источнику питания 24 В клеммы GND и CM необходимо соединить перемычкой.

Габаритные размеры:

Габарит 1Габарит 2Габарит 3

Габаритные и установочные размеры панели управления:


Обозначение при заказе AFD-L:

Например: AFD-L004.21.B

Вы заказали: маломощный преобразователь частоты общепромышленной серии, номинальная мощность 0,4 кВт, однофазное напряжения питания 220VAC, интерфейс RS-485, встроенный прерыватель.

Наши преимущества

В нашем лексиконе нет слова «впарить». Мы никогда не продадим не нужное Вам оборудование.

Мы вместе с Вами ищем решение Вашей задачи.

Да, иногда не получается прийти к обоюдному компромиссному решению, но мы стараемся. Набиваем шишки, становимся сильнее и растем.

Мы имеем теплые партнерские отношения со многими производителями оборудования и их официальными представителями. Поэтому минуем множество ненужных прокладок и имеем возможность предоставления адекватных цен.

В штате компании трудятся инженеры с опытом работы на промышленных предприятиях.

Мы, как никто, понимаем важность безостановочной работы Вашего оборудования и поэтому мы всегда прикладываем все возможные усилия для скорейшего устранения его неисправности, если таковая имеет место быть.

Также, зачастую, мы идем навстречу Вам и предоставляем необходимый ресурс ДО достижения коммерческих договоренностей между нашими компаниями, основываясь только на устных обещаниях и рукопожатиях.

Принцип работы

Реле – это устройство, состоящее из электронного «мозга», который отслеживает уровень напряжения, и силовой части разъединителя. Последняя срабатывает сразу после получения соответствующей команды. «Умная» составляющая представляет собой микропроцессор или компаратор. Модели первого типа удобнее и надежнее в эксплуатации, но стоят дороже.

Одним из главных критериев при выборе реле контроля напряжения для 3 фазной сети является быстродействие. Отдельные приборы способны реагировать на нарушение в течение десятков наносекунд. Настройки уставок осуществляются цифровым или электромеханическим способом. У «продвинутых» моделей параметры задаются посредством кнопок. Данные отображаются на небольшом экране. У электромеханических реле для этого используется переменный резистор на лицевой панели.

Читать еще:  Регулировка створки алюминиевого окна

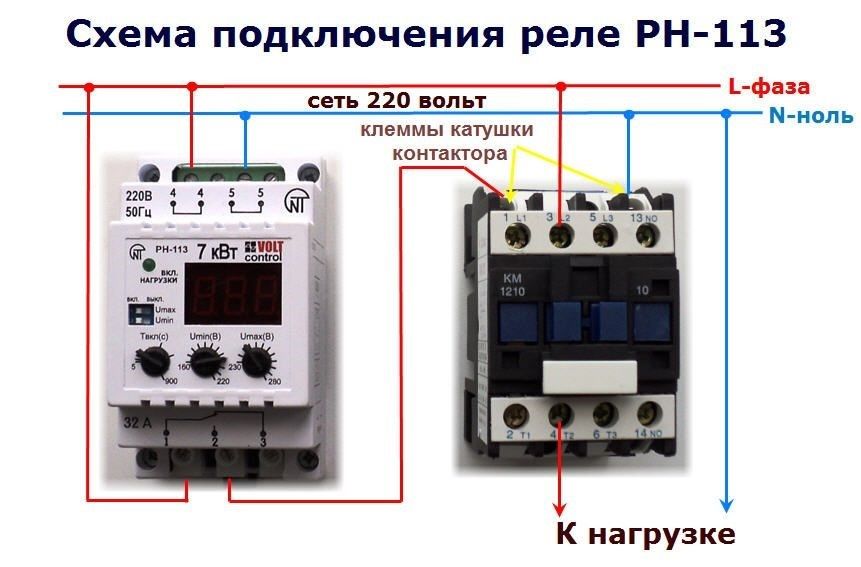

3 фазное реле контроля напряжения: принцип работы, устройство, как используется

Важной характеристикой устройства является токовая нагрузка. Этот показатель отображает, какую мощность реально способен пропустить через себя прибор. При выборе техники учитывайте, что значение, которое указывает производитель, может отображать не максимально допустимое безаварийное отключение контактов, а рабочий уровень пропускания нагрузки. Нужно иметь в виду, что эта цифра меньше.

Эксперты рекомендуют приобретать реле, пропускаемая мощность которого на 20-30% выше той, что требуется для вашей сети. Если при вводе в квартиру установлен, например, автоматический выключатель 16 А, то устройство контроля напряжения должно быть на 25 А – на ступень или две выше стандартного ряда. Такая предосторожность позволит уберечься от неприятных сюрпризов.

Реле контроля фаз является достаточно дорогим прибором, поэтому в процессе монтажа стоит применить некоторые меры предосторожности. Прежде всего, следует строго придерживаться инструкции. Если есть хоть малейшие сомнения в том, что удастся произвести установку правильно, лучше доверить ее профессионалам. Самовольное вмешательство в электрическую схему может закончиться трагически.

Чтобы защитить устройство от короткого замыкания, рекомендуется установить перед ним автоматический выключатель. Токовая нагрузка последнего должна быть на 20-30% (одну ступень ряда) ниже по сравнению с реле. Если скачки происходят регулярно, стоит обзавестись таким средством защиты как стабилизатор. В отличие от описываемого нами прибора, он не отключает напряжение при нарушении установленных пределов, а выравнивает. Таким образом, приборы не подвергаются частым стрессам.

Отметим, что ни реле 3 фазное контроля напряжения, ни стабилизатор не защищают от импульсных скачков. Они настолько кратковременны, что устройства элементарно не успевают среагировать. Чтобы обезопасить электролинию от попадания молнии, используют разрядники и молниеотводы. Для защиты приборов от коммутационных скачков или остаточных «молниевых» импульсов применяются варисторы.

Как распределить нагрузку по фазам в частном доме?

Теперь давайте вместе подумаем, что из этого будет работать совместно, а что вряд ли. И сделаем некую виртуальную модель как распределить нагрузку по фазам в частном доме. Для этого посчитаем возможную максимальную мощность.

Итак, как мы видим самое нагруженное помещение в доме — кухня.

Самая мощная в доме — варочная поверхность. Для загородного дома использовать необходимо трехфазную плиту, причем подключаем мы ее только на две фазы «В» и «С». Если мы задействуем только одну фазу, то мощности нам хватит только на две конфорки. Дальше поймете почему мы будем использовать только две фазы, а не три.

Читать еще:  Устройство для регулировки давления компрессора

Все остальные розетки на кухне мы распределяем на фазу «А». Больше эту фазу мы не будем задействовать вообще. Это будет самая нагруженная фаза.

Однако и другую фазу мы не будем использовать на кухне. Исключение составит варочная поверхность, которая соединена по двухфазной схеме.

Это сделано для того, чтобы исключить появление двух разных фаз в соседних розетках. Тем самым мы обезопасим себя от возможности встречи с линейным напряжением. Это те 380 вольт, которые могут серьезно навредить здоровью. 220 вольт вообще не страшны по сравнению с 380 В. Запомните это.

Осталось совсем чуть-чуть. Бойлер вместе со стиральной машинкой подключаем через устройство защитного отключения на фазу «В».

Оставшееся оборудование вешаем на фазу «С».

Вот примерно так и распределяем нагрузку по фазам в частном доме.

как распределить нагрузку по фазам

Конечно, это приведена типовая схема распределения. Возможно, вы вообще не любите готовить и у вас есть только микроволновка. Также все относительно по поводу котельного оборудования, но результат везде должен получаться одинаковый. Мощность электроприборов распределяется равномерно по трем фазам, желательно, чтобы двух разных фаз не было в одной комнате. Если так не получается разводите их по противоположным сторонам помещения.

Если при сборке распределительного щита поставить устройства защиты от перенапряжения с индикаторами напряжения и тока: можно в режиме онлайн увидеть какая фаза перегружена, а где нет нагрузки. Тоже самое можно сделать с помощью токовых клещей.

Однако правильно собрать щит на этапе строительства выйдет гораздо дешевле и лучше, чем перекраивать его после.

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Как распределить нагрузку по фазам в частном доме? — решен окончательно если нет задавайте вопросы в комментариях.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.
